磁力泵由什么组成?各部件功能是什么?

来源:创升泵业 | 发布日期:2022-06-17

磁力泵 主要由泵头、磁力传动器、电动机三部分组成,关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。为保证磁力泵的平稳运转,掌握其内部零件相关知识是非常重要的。对此,东莞市创升机械设备有限公司做以下详细介绍。

磁力泵的部件及功能:

1.转子部分

分为泵轴上安装的转动零件和驱动轴上安装的转动零件,泵轴是承载叶轮和内转子及传递扭矩的重要零件。

泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。

驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。

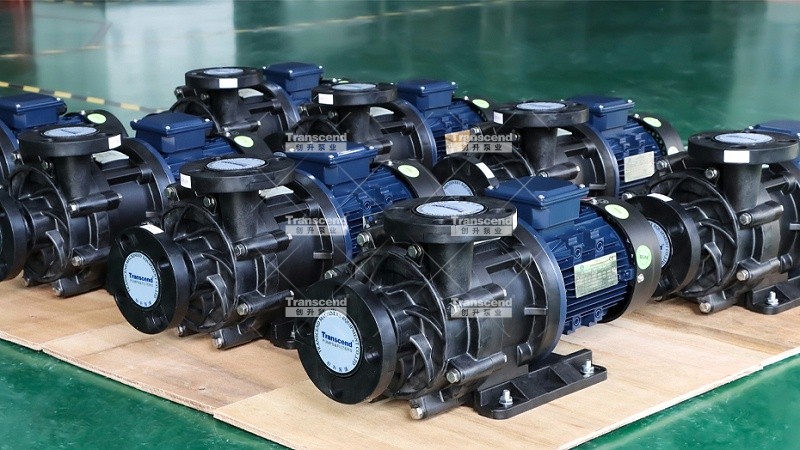

创升磁力泵

2.内、外转子

内、外转子配套使用,共同形成磁力泵的磁传动部件。

3.隔离套

隔离套是能彻底实现磁力泵完全无泄漏这一优点的唯一零件。由于泵轴与介质接触,因此材料要求为耐腐蚀性,加工精度高,强度高。

4.连接部分

由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。

5.壳体部分

由泵体、泵盖等组成,它承受泵的全部工作压力

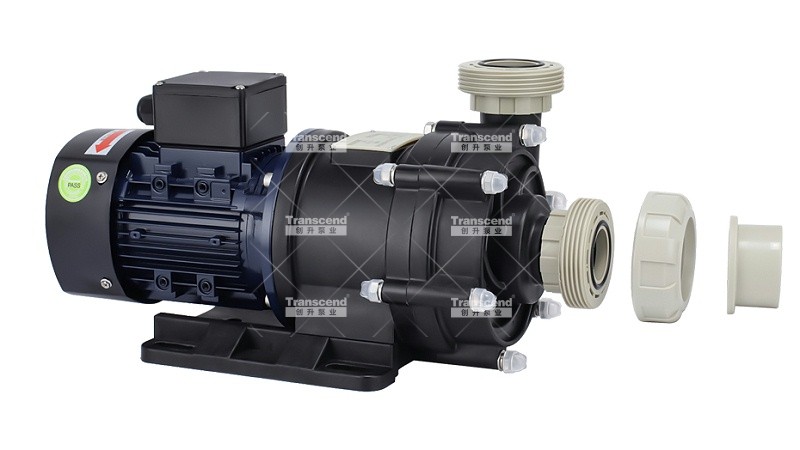

创升磁力泵2

6.传动部分

泵与原动机采用膜片式加长联轴器部件连接,检修时,只需将联轴器中间膜片卸下,即可进行磁力泵的检修。

上述内容中,为大家详细讲解了磁力泵的主要组成部件及相应的功能,整体而言,磁力泵的内部零件较其它泵类来说数量并不多,无论是组装还是维修都比较方便。
