磁力驱动泵的密封形式,磁力泵结构原理是怎样的

来源:创升泵业 | 发布日期:2023-02-24

磁力驱动泵,简称磁力泵 。与屏蔽泵一样,结构上只有静密封,没有动密封,都属于无轴封结构,为了确保运输物料时可以一滴不漏而采用静密封,在运行时利用磁力传统空气隙带动与叶轮连接的内磁转子同步旋转,从而实现动力的无接触传递,这一独特的运行原理和密封。

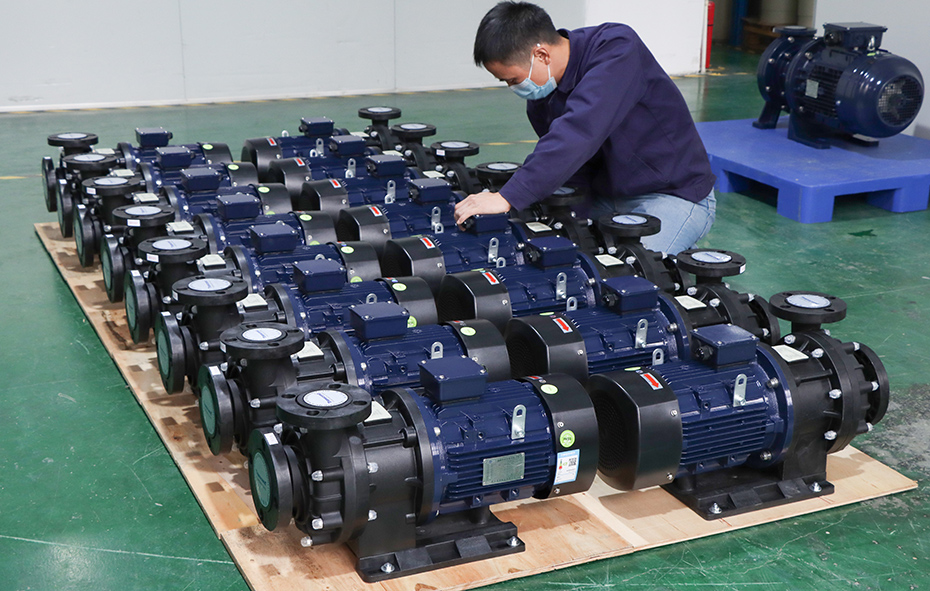

创升磁力泵

创升磁力泵

磁力驱动泵 的密封形式独特,在启用机泵时,内转子在压力密封腔之中,旋转轴在不穿过泵体的基础上,能够实现无泄漏的动力支撑。从结构组成来看,不锈钢磁力泵本体是离心泵,但却通过静密封来替代了以往的动密封,利用泵体和连接体之间,连接体与隔离套之间两个静密封垫片和密封隔离套将泵体内介质与外界隔绝开来,形成真正意义上的无泄漏。使得磁力泵成为目前安全系数非常高的运输设备。

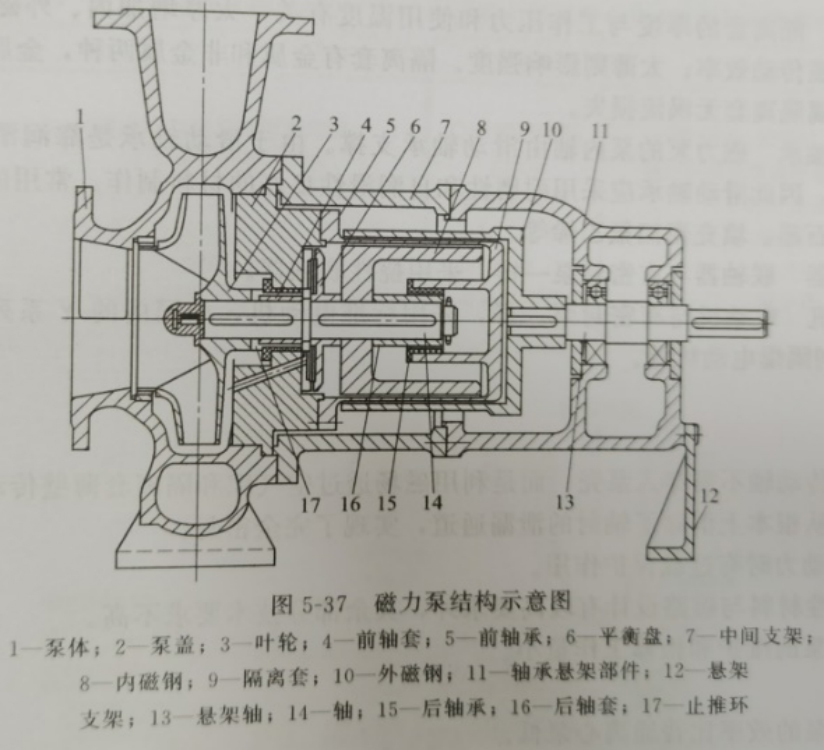

磁力泵主体结构还是离心泵,但驱动则采用磁传动原理,其结构示意图如图5-37所示。

磁力泵结构图

磁力泵结构图

电动机通过联轴器和外磁钢连在一起。叶轮则与内磁钢连在一起。在内外磁钢之间设有全密封的隔离套,将内外磁钢完全分隔开,使内磁钢处于介质之中。而电动机的轴通过磁钢问的磁极的相吸直接带动时轮同步转动。

磁力泵常用在石化系统中输送易燃、易爆、易挥发、有毒、有腐蚀及贵重液体等。
