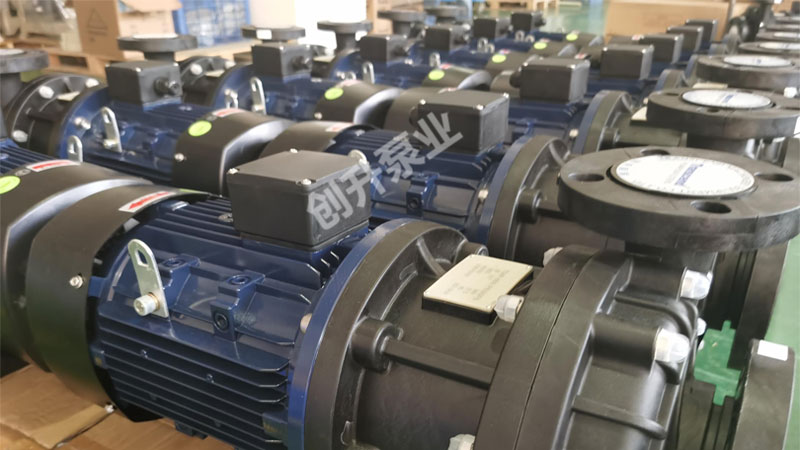

防腐塑料化工循环磁力泵由泵壳，內磁转子，外磁转子，隔离套，叶轮，泵轴，泵盖等部分组成，接下来对防腐塑料化工循环磁力泵的内部结构进行分析，大家一起了解下。
1、壳体部分：由泵体、泵盖等组成，它承受泵的全部工作压力；泵体叶轮是磁力泵水力性能的主要表征零部件，其功能是强迫液体旋转，从而将原动机的机械能转换成液体能源 。
2、传动部分：泵与原动机采用膜片式加长联轴器部件连接，检修时，只需将联轴器中间膜片卸下，即可进行防腐塑料化工循环磁力泵的检修。
3、内、外转子：内、外转子配套使用，共同形成防腐塑料化工循环磁力泵的磁传动部件。
4、隔离套：隔离套是能实现
防腐塑料化工循环磁力泵无泄漏这一优点的独一零件。 由于泵轴与介质接触，因此材料要求是耐腐蚀性，加工精度高，强度高或通过热处理方法增加材料的强度。
5、转子部分：分为泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。 泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。 驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。
6、连接部分：由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。滑动轴承、轴套和止推盘：是泵转子系零件的支撑和定位零件。 防腐塑料化工循环磁力泵的磁性联轴器和泵体结合为一体，所以结构紧凑，维修方便、安全节能。泵的磁性联轴器可以对传动电机起到超载保护的作用。
今天对于
防腐塑料化工循环磁力泵的内部结构就分享到这里，若对防腐塑料化工循环磁力泵及其它泵浦感兴趣的话，欢迎访问创升网：www.cspump1688.com或拨打咨询热线。
