氟塑料磁力泵的磁力传动结构是怎么样的?

来源:创升泵业 | 发布日期:2022-05-19

氟塑料磁力泵 使用寿命长,耐用性高,在输送腐蚀性介质时还具有出色的无泄漏性能,广受市场青睐和好评。那么许多用户就很好奇,同样是水泵,为什么磁力泵的性能这么好呢?接下来东莞市创升机械设备有限公司就这个问题作出分析,详情请参阅以下内容。

一、氟塑料磁力泵传动原理

磁力泵全称是磁力传动离心泵,通过无接触地方式来传递扭矩,当电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,由于介质封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,解决机械传动泵的轴封泄漏。由于液体被封闭在静止的隔离套内,所以它是一种全密封、无泄漏的泵型。

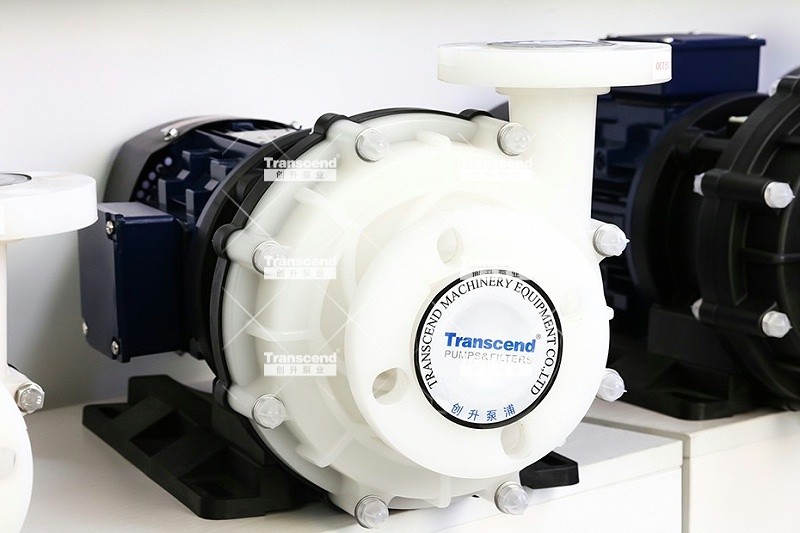

创升氟塑料磁力泵

二、氟塑料磁力泵传动结构

1.内磁缸

内磁缸和泵转子同轴,在与轴向平行的方向装有永磁块,磁块间由不锈钢等材料进行隔离,以便隔磁(减小横向漏磁)、支撑保护,为保护内磁缸上的磁块,一般会在内磁缸外表覆盖一层保护材料(如塑料、不锈钢等)。

2.外磁缸

外磁缸与电机相连,同样在外磁缸的圆柱面上装有磁块,磁块间由隔磁材料隔离、支撑。外磁缸一般不再增加保护套(不会与介质接触)。

3.轴承部件

泵端采用滑动轴承结构,主要材质有石墨、碳化硅、聚四氟乙烯等。驱动端采用深沟球轴承、角接触球轴承等。

4.磁性体

磁性体是进行扭矩传动的主要部件,其质量的好坏直接影响氟塑料磁力泵 的寿命、效率即传递扭矩。目前国内使用较多的是铁氧体、稀钍钴和钕铁硼。

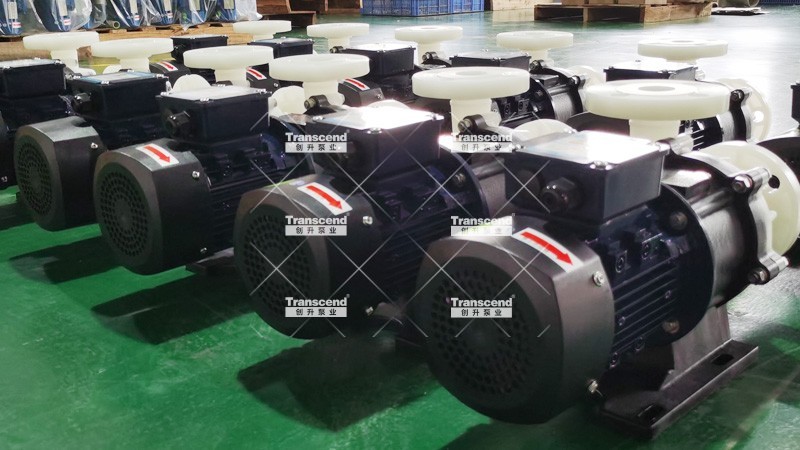

创升氟塑料磁力泵

5.隔离罩

隔离罩位于内、外磁缸之间,与泵体采用一定措施进行固定,以便形成封闭腔体。隔离罩的主要材料有不锈钢、钛合金、塑料、碳素纤维、陶瓷等材质。隔离套是化工磁力泵的非常重要部件,就是因为有了它与泵体、内、外磁缸的组合,才无需动力密封组件,做到真正的无泄漏。

看完以上内容,相信大家对氟塑料磁力泵的磁力传动结构有了更直观的了解。

东莞市创升机械设备有限公司磁力泵采用品牌电机和欧美进口原材料,耐强腐蚀,PH0~14药液皆可输送,102个标准作业流程,全程来料检验,严格执行IS09001品质管理并取得欧洲CE认证。更多泵类资讯,可持续关注创升
