化工百科│磁力化工泵厂家解析：磁力驱动泵的循环系统与循环路线

磁力驱动泵 内磁转子与外磁转子间设有隔离套，且隔离套、泵盖及泵体通过螺栓连接在一起，靠静密封垫密封形成封闭密封腔，将主轴和内磁转子封闭在密封腔内，从而保证了介质的零泄漏。隔离套相对内外磁转子是转动的，相当于金属导体在磁场中切割磁力线，会产生电流，电流以热量的形式体现出来，也就是常说的磁涡流热。磁祸流热可导致磁力驱动泵内的滑动轴承、止推轴承等零件烧毁，更严重的导致内磁的消磁。

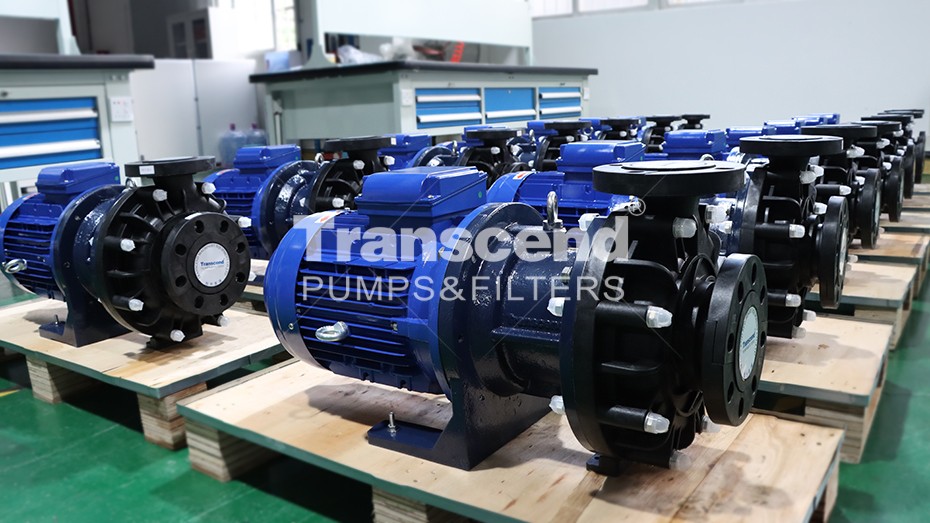

创升磁力驱动泵

针对以上问题化工泵厂家 多是在泵盖上（高压端）开孔，通过孔回流的介质对内磁转子进行冷却，冷却的介质通过泵轴里的孔回到泵的入口。这种循环方式存在以下缺点。

1.输送的介质相对于磁涡流热引发的介质温度升高易造成入口汽化，损坏零、部件并影响泵的正常运行，严重时可造成设备事故。

2.高压介质的引入会导致隔离套底部的压力大于入口的压力，造成轴向力平衡波动，造成磁力驱动泵损坏。

3.循环流动性不好，体现在通过泵盖上几个孔回流介质首先经过隔离套与内磁转子处的缝隙，然后在圆周速度很大的外圆流向圆周速度很小的轴孔，抵制离心力的作用，不符合流动规律，流通不顺畅。此种现象在磁力驱动泵的使用过程中体现出来的就是隔离套根部经长期冲刷泄漏，隔离套底部靠近轴孔处出现汽蚀，长时间汽蚀导致隔离套底部穿孔。

目前，国内外磁力驱动泵厂设计的循环回路，大多采用高压进、高压出的循环模式，流通顺畅，可轻易解决易汽化介质所产生的汽蚀问题，保证了磁力驱动泵的性能。

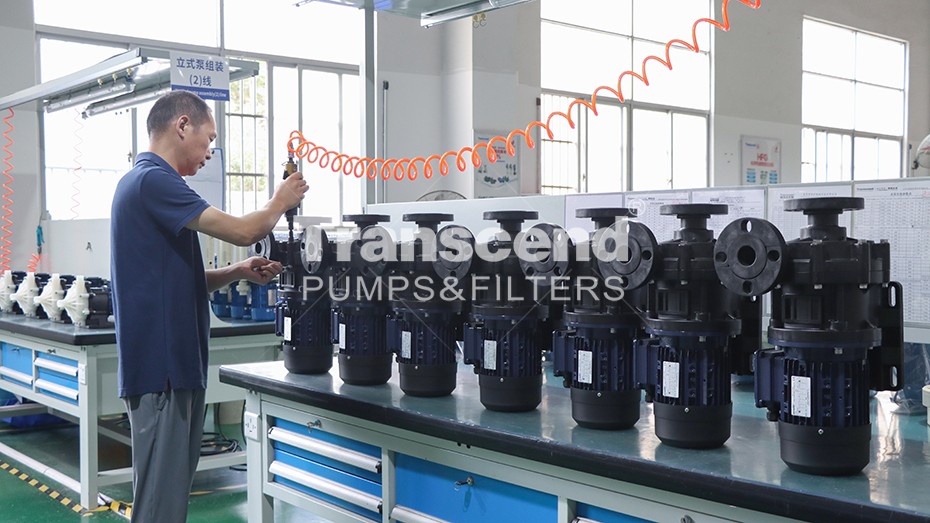

创升泵业-磁力驱动泵组装

（1）磁力驱动泵液体循环作用

磁力驱动泵的隔离套和滑动轴承需要冷却和润滑。冷却和润滑液体是泵输送的介质（液体），是根据磁力驱动泵自身特殊的构造设计形成的。冷却和润滑需要一个冷却、润滑系统，该系统可以持续地将隔离套和滑动轴承产生的热量带走，并且提供给滑动轴承以充足的润滑，带给隔离套一个良好的冷却环境。这一液体在流动过程中起到了对轴承和隔离套的冷却、润滑的作用。

（2）磁力驱动泵设计的冷却循环路线

磁力驱动泵是靠自身输送的介质润滑的，主要对滑动轴承、轴套及止推盘进行冷却和润滑。一般利用叶轮出口和叶轮入口之间的压力差来实现磁力驱动泵的冷却及润滑，从叶轮出口的高压区引出一部分介质，经过泵盖处，再经由内磁力联轴器和滑动轴承，回到泵的入口，从而对滑动轴承和隔离套进行冷却和润滑。

以上是磁力驱动泵循环系统与循环路线的内容分享，希望以上分享能帮助大家对磁力驱动泵 的设计和工作原理有更深入的了解。
