耐腐蚀化工泵常见基本参数解析

来源:创升泵业 | 发布日期:2023-04-06

耐腐蚀化工泵 广泛用于化工、制药、新能源、光伏、半导体、环保等行业,不同行业所使用的泵其功能,参数都不一样。今天(Transcend)东莞创升化工磁力泵厂家就给大家分享几个常见参数和概念解析。

一、耐腐蚀化工泵的净扬程

净扬程是泵吸入液面和排出液面间的水位差:Hj=hd-hc

二、耐腐蚀化工泵的装置扬程

装置扬程=净扬程+进出水流道的水力损失:Hz=Hj+∑h

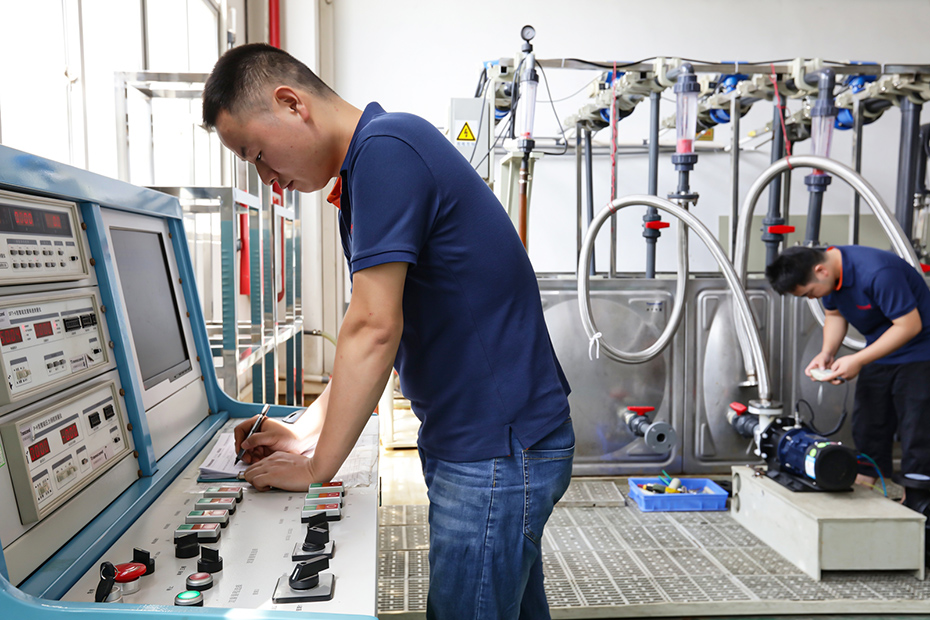

创升耐腐蚀化工泵产品检测

创升耐腐蚀化工泵产品检测

三、耐腐蚀化工泵运转时的工况点

泵运行工况点是泵特性曲线和泵装置特性曲线的交点。

泵在运行时泵扬程总是和装置扬程相等,H=Hz。

把单位重量液体从吸水池液面送到排出水池液面需要的能量称为装置扬程,用Hz表示。装置扬程Hz由几何高度Ha(位能)、压力差(Pt-Pc)/(pg)和整个装置管路系统(泵本身除外)的水力损失∑h三部分组成。

Hz=Ha+(Pt-Pc)/(pg)+∑h

水力损失∑h为沿程损失和局部损失之和

对中大型低扬程泵通常压力差为0,则装置扬程为:Hz=Hj+∑h

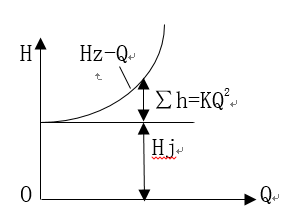

给定不同的流量,则可画出Hz与流量的关系曲线,如下图所示,它是一条二次抛物线,称为装置特性曲线或管路阻力曲线。

把泵特性曲线和装置特性曲线画在同一张图上,装置特性曲线和泵特性曲线的交点下图中的M点就是泵的运行工况点。

四、耐腐蚀化工泵装置效率

设泵输入功率(轴功率)为P,泵在运行时,泵的扬程应等于装置扬程,则装置效率ηz为

即装置效率为泵效率和流道效率之积:ηz=η泵η流道

五、流道效率

即流道效率为净扬程与装置扬程之比。在运行时泵扬程应等于装置扬程,所以流道效率是净扬程和泵扬程之比,也就是排出液面和吸入液面高差与泵扬程之比。

六、泵站效率

电动机的输入功率P1作为泵站的输入功率,输出有效功率是单位时间内把液体从吸入液面输送到排出液面所需的能量。

假设有传动装置,则电动机输入功率P1=P/(η电η传)。

则泵站的效率可表示为:

η站=η电η传η泵η流道

η电:电动机效率

η传:传动系统效率

η泵:泵的效率

η流道:泵流道效率

泵站效率为电动机效率、传动效率、泵效率和流道效率的乘积,欲提高泵站效率,应提高4方面的效率。

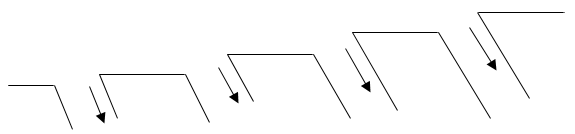

泵装置流道损失h通常约为0.4m,不能随意给定。泵站功率从输入到输出的全过程如下图所示。图中P电 表示电动机输入功率,Pt表示电动机输出功率,P表示泵轴功率,Pe表示泵有效功率,P站表示泵站有效功率。

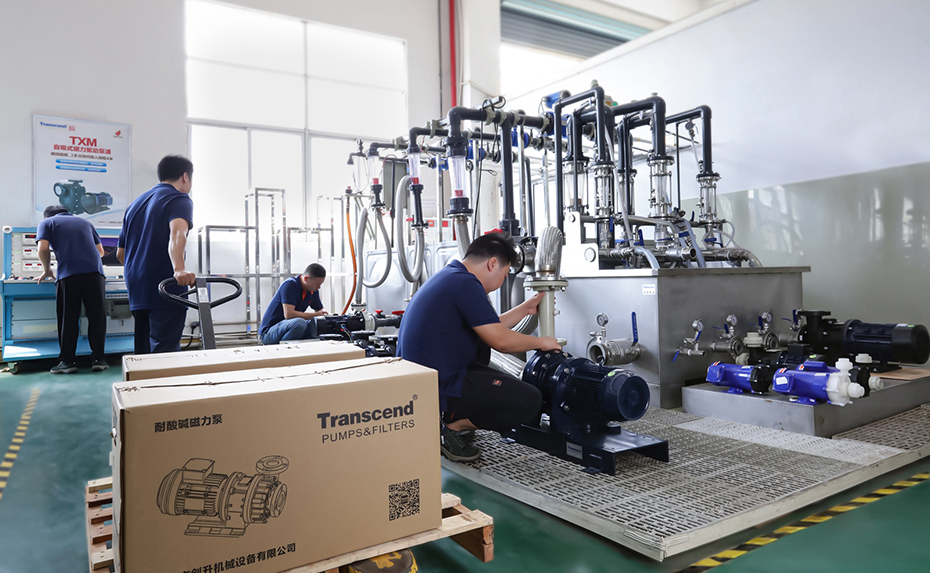

创升磁力泵产品检测

创升磁力泵产品检测

掌握化工泵常见的基本参数,对泵的选型是有很大帮助的,建议您收藏好。如果您有其他化工泵方面的问题需要了解,可以登录创升泵业 官方网站获取免费技术支持。创升泵业21年研发制造化工磁力泵 厂家,自备仓储物流系统,交期快,服务好。

本文版权归创升泵业原创,转载需标明出处:www.cspump1688.com。
