液下泵的这3个主要零件和作用,你一定要知道

来源:创升泵业 | 发布日期:2022-06-30

液下泵可处理底位输送的难题,而且具备耐腐蚀、使用寿命长等性能,适用于化工、制药工业、电镀、环保等行业中。随着液下泵应用范围的不断扩大,对与介质直接接触的主要零件要求也越来越高。那么,你知道液下泵的主要零件都有哪些吗?对此,东莞市创升机械设备为大家揭晓液下泵的主要零件和作用,详情请参阅以下内容。

1.叶轮

叶轮根据其机械结构,可分为封闭型、半封闭型和开放型三种。闭式叶轮适用于输送机清洗液,半封闭式叶轮和开放式叶轮适用于输送含有固体颗粒的混合液体,这个泵效率低。

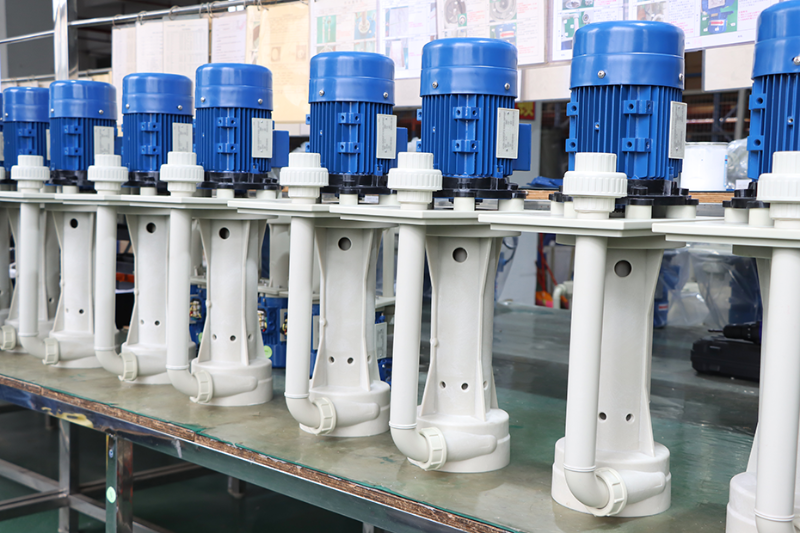

液下泵的这3个主要零件和作用,你一定要知道

叶轮根据抽吸方式的不同可分为单吸式和双吸式。单吸叶轮结构简单,液体只能从一侧吸入;双吸叶轮可以从叶轮两侧对称吸液,不仅吸液能力大,而且去除了大部分径向推力。

根据叶片在叶轮上的几何形状,叶片可分为向后弯曲、轴向弯曲和向前弯曲三种类型。由于后弯叶片有利于将液体的机械能转化为负压能,因此得到了广泛的应用。轴流泵和无堵塞泵都采用轴向叶片。液下泵很少使用前弯叶片。

2.导叶和泵壳

为了减少离开叶轮的液体立即进入泵壳造成的动能破坏,有时在叶轮和泵壳之间有一个带叶片的固定导轮。导轮中的叶片使进入泵壳的液体缓慢转动,流道不断扩张,使一部分机械能合理转化为负压能。导向轮一般安装在多级液下泵。

龟形泵壳、叶轮上的后弯叶片和导轮可以提高机械能向负压能的转化率,因此都可以视为能量转换设备。

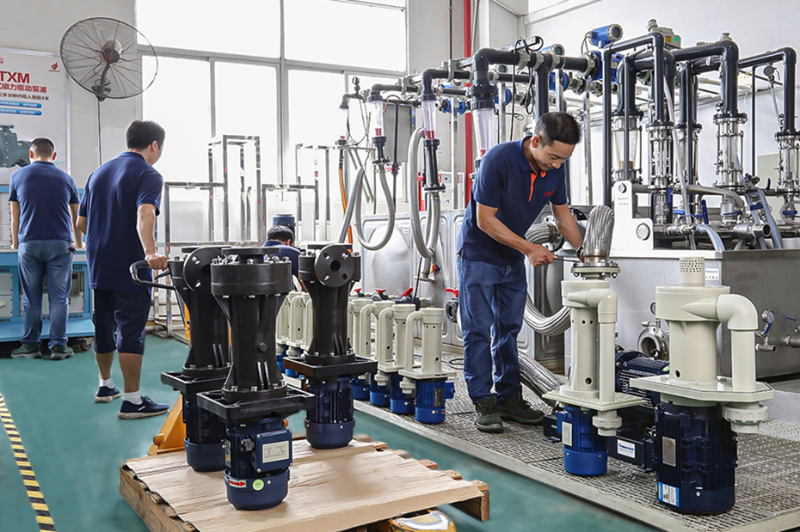

立式泵检测图

3.轴封设备

由于泵轴旋转,泵壳固定,所以轴与泵壳之间需要有一定的间隙。为了防止泵内的加压液体沿间隙暴露,或者防止外部气体从反方向进入泵内,需要设置轴封设备。液下泵轴封设备具有填料箱和机械设备(内孔)的密封性能。填料函是使泵轴穿过泵壳的环形间隙成为一个密封圈,并用软填料(如浸有油或涂有高纯石墨的石棉绳等)填充。机械密封由安装在传动轴上的一个动环和固定在泵壳上的另一个静环组成。两个圆环的内孔通过弹性黄力相互贴合,并做相对转动,起到密封的作用。机封适用于对密封要求较高的场所,如输送酸、碱、易燃易爆及有害液体等。

以上为大家介绍了液下泵的3个主要零件及其作用。东莞市创升机械设备有限公司成立20年以来,服务超15000位耐腐蚀化工泵客户,与世界500强企业深度合作!如果有任何定制化工泵产品或者选型的需求,都可直接咨询中成创升泵业!
